185 6616 1122

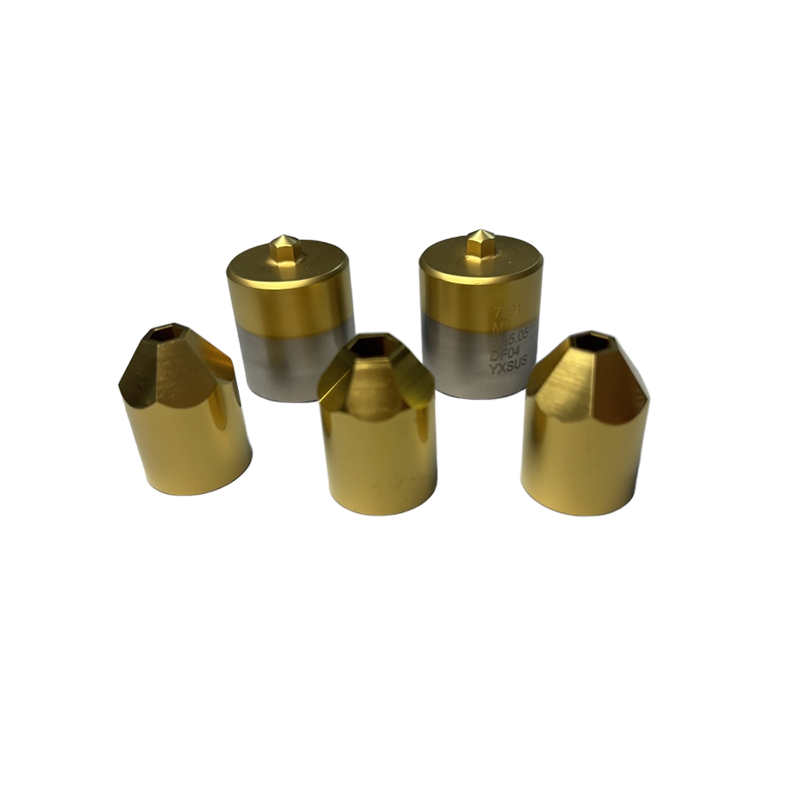

亮面氮化钛（TiN）涂层是一种通过物理气相沉积（PVD）技术制备的高性能表面处理方案，其核心优势在于通过纳米级结构调控和表面光洁度优化，实现了抗粘料、耐磨、减摩的综合性能提升。以下是其技术特点与应用场景的深度解析：
一、材料特性与技术原理
成分与工艺
TiN涂层主要由钛（Ti）和氮（N）通过等离子体反应生成，典型厚度为 1-8μm，硬度可达 2000-2500 HV。亮面效果通过电弧蒸发技术实现，涂层表面粗糙度 Ra<0.4，呈现镜面光泽，既保留了 TiN 的金黄色外观，又通过致密化处理提升了表面致密度。
性能优势
抗粘料机制：低摩擦系数（0.1-0.3）和化学惰性减少材料粘附，尤其适用于注塑模具中聚乙烯、聚丙烯等非粘性塑料的脱模。
耐磨性提升：纳米晶结构（晶粒尺寸 < 100nm）和高硬度有效抵抗磨粒磨损，在中低速切削（如钻头、铣刀）中寿命提升 3-5 倍。
润滑协同效应：涂层表面的类石墨烯电子态结构降低界面能，在冲压不锈钢等金属成型中可减少润滑剂用量 30% 以上。
二、应用领域与典型案例
1. 冲压模具
场景：不锈钢板材成型、汽车零部件冲压
技术价值：
在 304 不锈钢冲压中，涂层使摩擦系数从0.8降至0.3，模具寿命延长2-3倍。
通过梯度复合设计（如TiN/Ti 过渡层），界面结合强度达58MPa，可承受 60N 以上载荷而不剥落。
局限性：高硅铝合金冲压时，需搭配CrN或DLC涂层以应对更高粘附力。
2. 注塑模具
场景：家电外壳、医疗器材注塑
技术价值：
对于 PA66 等工程塑料，涂层脱模力降低 40%，制品表面粗糙度Ra从1.2μm 降至0.3μm。
在含 30% 玻纤的 PP 注塑中，涂层抗磨粒磨损性能优于未涂层模具，连续生产5万模次后仍保持光滑表面。
3. 切削刀具
场景：高速钢钻头、硬质合金铣刀
技术价值：
在钢件钻孔中，涂层刀具寿命比未涂层刀具延长 5 倍，切削速度提升 20%。
与 MoS₂复合形成 TiN-MoS₂梯度涂层后，真空环境下摩擦系数低至 0.02，适用于航天精密加工。
通用性对比：TiN 在中低速、中低载荷场景下性价比最高，尤其在多材料兼容加工（如钢、铝、塑料混合生产）中不可替代。
特殊场景选择：
高温环境（>600℃）优先 TiAlN；
高腐蚀性介质（如盐雾）推荐 CrN；
超精密模具（如光学镜片注塑）需 DLC 涂层。
四、失效机制与寿命优化
寿命延长策略
工艺优化：脉冲高能量密度等离子体技术可使涂层与基材形成 100nm 混合界面，附着力提升至 70-80MPa，耐磨性提高 12 倍。
表面改性：通过离子注入技术在涂层表面引入碳纳米管（CNTs），可使摩擦系数再降低 20%，适用于高速切削。
成本权衡
TiN 涂层单次处理成本约为 50-200 元 /㎡，但全生命周期成本（包括停机维护、废品率）比未涂层模具降低 60% 以上。例如，某工具厂采用 TiN 涂层后，铣刀更换频率从每周 3 次降至每月 1 次。
总结
亮面 TiN 涂层凭借高性价比和通用性，成为 PVD 涂层领域的 “黄金标准”。其技术核心在于通过结构 - 性能协同设计，在抗粘、耐磨、减摩之间找到平衡点，尤其适合对成本敏感但性能要求全面的工业场景。随着纳米复合技术（如 TiN-MoS₂）和智能监测系统的融合，TiN 涂层正从单一功能层向 “感知 - 响应” 一体化界面演进，持续拓展其在高端制造中的应用边界。
