185 6616 1122
从技术本质来看，铝挤压模具的粘料问题并非单一因素导致，而是化学粘结、物理咬合与工艺诱因共同作用的结果。化学层面，400-500℃的挤压高温会让铝料迅速氧化生成 Al₂O₃，该氧化物与模具钢中的 Fe 发生冶金反应，形成 Fe-Al 金属间化合物，这种化合物的原子结合力极强，会让铝料与模具表面形成稳定的化学粘结，常规清理方式难以彻底去除；物理层面，模具表面的微观粗糙结构会成为铝料的 “附着锚点”，高温软化的铝料会嵌入这些粗糙峰，形成机械咬合，再加上挤压过程中持续的摩擦热，会让铝料与模具表面的结合更加牢固，最终形成 “冷焊” 式粘料；工艺层面，润滑不足会导致摩擦系数骤增，挤压速度过快会加剧铝料与模具的摩擦碰撞，模具温度不均会造成局部过热，这些不当参数都会加速粘料的形成与堆积，让模具快速失效。
DLC涂层之所以能成为铝挤压模具粘料的 “终结者”，核心在于其四大核心技术特性的精准适配。首先是超低摩擦性能，DLC 涂层的摩擦系数仅为 0.05-0.15，远低于未涂层模具钢的 0.5-0.8，这种极致的低摩擦效果，能大幅减少铝料与模腔表面的相对摩擦，不仅降低了摩擦热的产生，避免铝料因高温过度软化而粘连，还能减少润滑介质的消耗，降低生产成本。
再者，DLC 涂层具备极高的硬度与耐磨性，Hv 硬度值可达 2500-4000，是普通模具钢硬度的 3-5 倍，这种超高硬度能有效抵抗铝料在高压挤压下的 “犁削” 作用，长期保持模腔表面的光滑平整，避免因表面损伤形成新的粘料位点。同时，DLC 涂层沉积后表面粗糙度 Ra 可控制在 0.05μm 以下，能彻底消除模具表面的微观粗糙峰，切断铝料与模具的机械咬合路径，让铝料即便在高温高压下也难以附着停留，从物理层面杜绝粘料堆积。
工艺控制是 DLC 涂层发挥最佳性能的保障，每一个环节都需严格把控。预处理阶段，模具需先经精细抛光至 Ra<0.1μm，这是确保涂层光滑度与结合力的基础，若表面粗糙度超标，会导致涂层沉积后仍存在微观缺陷，影响防粘效果；随后通过等离子清洗去除表面油污、杂质与氧化层，确保表面洁净；最后进行离子刻蚀，通过高能离子轰击模具表面，提升表面活性与粗糙度（微观层面），为涂层沉积创造良好条件。过渡层技术不可或缺，必须在 DLC 涂层与模具钢之间添加 Cr/W/Ti 中间层，厚度控制在 0.5-1μm，该过渡层能有效缓解 DLC 涂层与模具钢之间的热膨胀系数差异，提升涂层结合力，防止使用过程中涂层脱落。
沉积过程中，采用低温 PVD（物理气相沉积）工艺，温度控制在 150-200℃，避免高温导致模具软化，影响尺寸精度；偏压调节在 - 150~-250V 之间，偏压过高会导致涂层内应力过大，易开裂脱落，偏压过低则会影响涂层致密性与结合力，需根据模具材质（如 H13、SKD61）精准调整；涂层厚度控制在 1.5-5μm，厚度过薄会导致耐磨寿命不足，过厚则会影响模具精度与韧性，尤其对于精密挤压模具，厚度控制需更为精准。

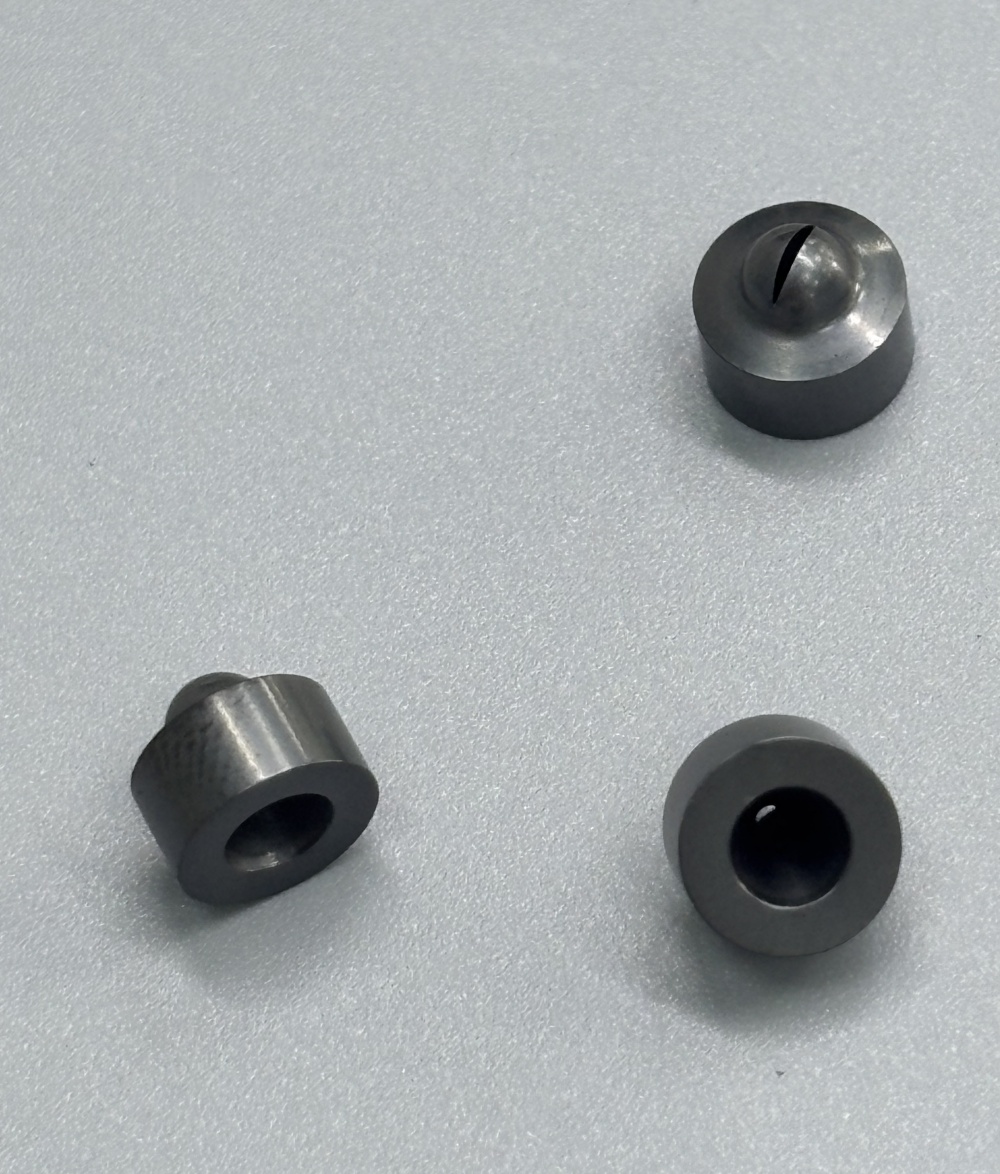

在专业解决方案方面，CARBON-X®-AL 多层 DLC 涂层是铝挤压模具的优选，其采用多层复合结构，表层为高硬度低摩擦的 ta-C 层，中间层为金属掺杂过渡层，底层为 Cr 结合层，防粘性能比普通涂层提升 76%，在冲击挤压场景中可使模具寿命延长 5 倍；Tetrabond™低摩擦 DLC 系统则通过优化涂层成分与结构，实现了铝挤压过程的无粘料生产，同时可减少 50% 以上的润滑消耗，降低生产成本。
使用过程中，需注意以下技术要点：DLC涂层长期工作温度不宜超过 400℃，生产中需通过模具温度控制系统，避免局部过热导致涂层氧化失效；定期清洁模具表面，去除少量灰尘或残留润滑介质，保持涂层光滑，无需额外抛光，避免损伤涂层；若出现轻微粘料，可通过适当提高润滑浓度或降低挤压速度进行调整，无需立即停机修模。此外，必须选择专业的 PVD 涂层厂家进行处理，确保工艺参数精准、过渡层质量可靠，避免因涂层质量问题影响使用效果。
对于追求技术升级与效益提升的铝挤压企业而言，DLC 涂层不仅是解决粘料的技术方案，更是推动生产工艺优化、提升产品竞争力的重要支撑。通过精准选型、规范工艺与科学使用，DLC 涂层能让模具寿命提升 3-10 倍，修模频率减少 70-90%，产品合格率提升 15-25%，综合生产成本降低 20-40%，成为铝挤压加工领域技术升级的核心方向。
