185 6616 1122

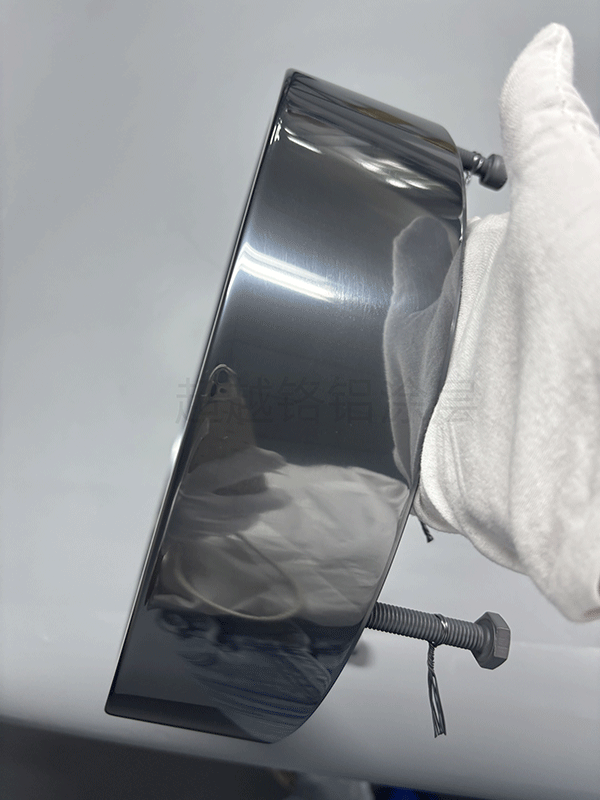

拉伸模具镀铬铝（AlCrN）涂层是一种针对金属成型工艺的高性能表面处理技术，通过物理气相沉积（PVD）在模具表面形成纳米级复合涂层。AlCrN在耐高温、抗氧化和抗粘着性方面表现出独特优势，尤其适用于不锈钢、高温合金等难加工材料的拉伸成型。以下是其技术特点、应用场景及工艺细节的详细解析：
一、AlCrN 涂层的核心性能
超高硬度与耐磨性AlCrN 涂层硬度可达 3000-3300HV，能有效抵抗金属板材拉伸过程中的摩擦磨损。例如，在汽车零部件拉伸模具中，AlCrN涂层可使模具寿命提升 2-5 倍，减少停机维护成本。其耐磨性源于 AlN与CrN的纳米层状结构，可抑制裂纹扩展并分散应力。
优异的高温稳定性AlCrN 在高温下（最高 1100℃）仍能保持硬度和结构稳定性，这得益于涂层表面形成的 Al₂O₃钝化层，可阻止氧气渗透并降低氧化速率。对于不锈钢等热导率低、加工时易产热的材料，AlCrN涂层能避免因高温软化导致的模具失效，特别适合高速拉伸或多工位连续成型工艺。
抗粘着性与脱模性能AlCrN的摩擦系数约为 0.3-0.4，其化学惰性可有效减少金属与模具表面的粘附。例如，在铝合金压铸模具中，AlCrN 涂层可降低粘模概率，提高铸件表面光洁度。若结合激光微织构处理（如微米级凹坑或沟槽），可进一步改善润滑条件，使摩擦系数降低至 0.2 以下。
强韧性与涂层结合力AlCrN涂层通过优化 Cr/Al 比例（通常 Al 含量 30-50%），在高硬度与韧性之间取得平衡，可承受复杂应力下的变形而不易剥落。例如，在深拉伸模具中，AlCrN 涂层能抵抗周期性冲击载荷，延长模具寿命。
二、典型应用场景
不锈钢与高温合金拉伸对于 304/316 不锈钢等材料，AlCrN 涂层可有效应对加工硬化和高温氧化问题。例如，某汽车零部件制造商在加工 0.3125 英寸厚的热轧钢时，采用 AlCrN 涂层的冲头寿命从 2 万次提升至 8 万次以上，且无需频繁更换模具。
高速干切削与精密成型AlCrN的高温稳定性使其适用于无润滑或微润滑条件下的高速拉伸。例如，在手机壳不锈钢拉伸模具中，AlCrN 涂层可实现每分钟50次以上的高速冲压。
三、工艺优化与参数选择
涂层厚度设计常规 AlCrN 涂层厚度为 2-4μm，适用于多数拉伸场景。
预处理工艺基材需经喷砂、抛光及氮化处理：
喷砂/抛光：采用 120-240 目氧化铝砂粒，去除表面氧化皮并增加粗糙度（Ra 0.8-1.2μm），提升涂层附着力。
清洗：采用超声波清洗（丙酮 + 酒精）去除油污，确保涂层与基材紧密结合。
后处理工艺涂层后可进行离子注入（如 Cr⁺或 N⁺）或激光重熔，进一步细化晶粒并降低表面粗糙度。
