185 6616 1122

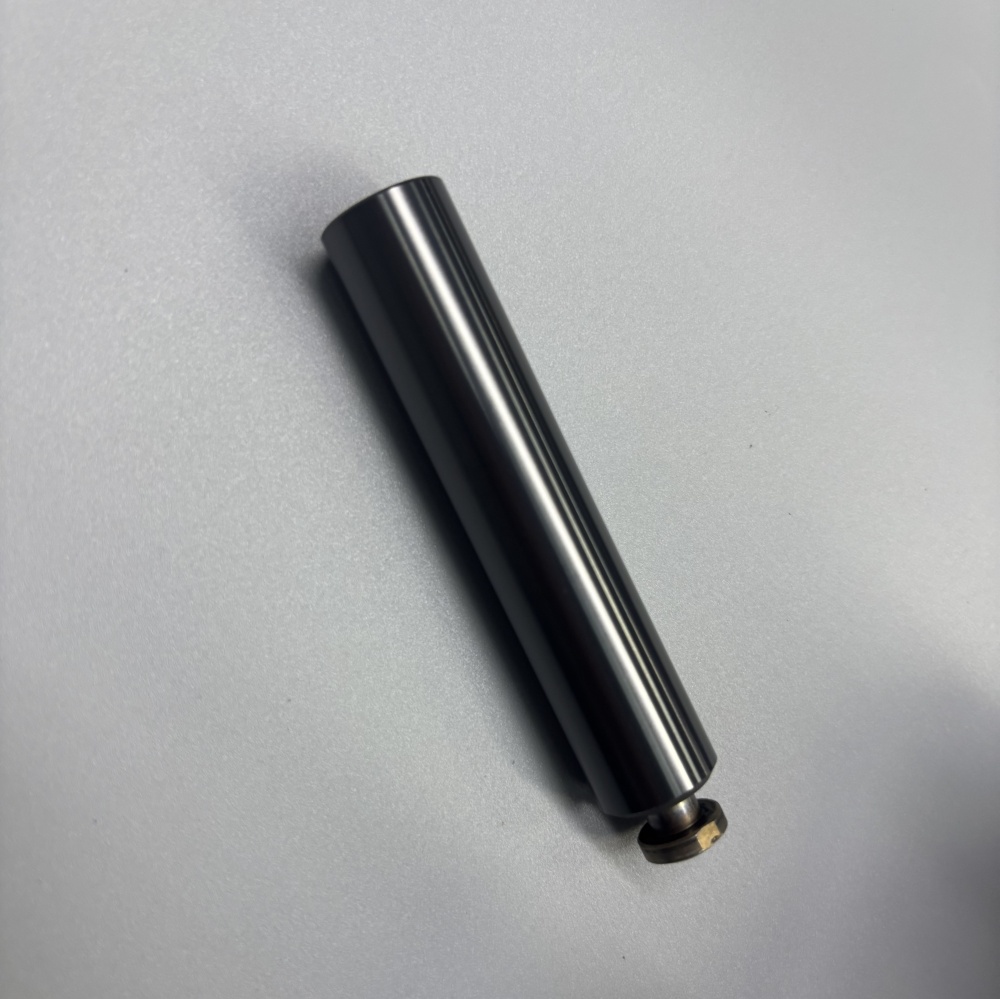

在减震器内管镀覆类金刚石（DLC）涂层是近年来高端机械领域的重要技术突破，其核心优势在于通过纳米级碳膜提升部件的耐磨性、润滑性和寿命。以下从技术原理、实际应用、性能提升及行业趋势等方面展开分析：
一、技术原理与核心优势
DLC 涂层是一种非晶态碳膜，由 sp²（石墨结构）和 sp³（金刚石结构）混合键合构成，兼具高硬度（2000-8000HV）和低摩擦系数（0.06-0.1）。其核心性能包括：
超硬耐磨：涂层硬度是传统镀铬层的 3-5 倍，可承受高压摩擦环境。例如，DLC 涂层在发动机凸轮轴的台架测试中，连续运行 20 万公里磨损量仅为镀铬层的 1/3。
自润滑特性：摩擦系数显著低于传统涂层，可减少阻尼滞后，提升减震响应速度。DLC内管使阻尼表现更加顺滑，配合三段预载调节，实现精准操控。
抗腐蚀与稳定性：DLC的化学惰性使其在酸碱、盐雾等环境中保持稳定。实验显示，DLC 涂层在 5% 盐酸溶液中浸泡 72 小时，质量损失仅为未涂层样本的 15%。
热稳定性：通过掺杂硅、金属元素形成复合结构，DLC涂层可在 250℃连续工况下保持性能稳定，适配高温环境。
二、技术难点与解决方案
应力控制：
DLC涂层内部应力可达 2-10GPa，远超金属基材承受极限。通过引入 Cr/Si 复合过渡层（厚度 150-300nm）和脉冲偏压调控，可将附着力提升 3 倍（>80N），膜层厚度从 1.5μm 增至 2.2μm。
星弧涂层的 DLC-T 变体通过梯度硬度设计，在柔性部件中避免基材脆性断裂，疲劳寿命延长 2 倍。
工艺优化：
采用 PECVD（等离子增强化学气相沉积）或磁控溅射技术，控制 C₂H₂流量（如 30mL/min 时 WC-DLC 涂层性能最佳），可平衡硬度与摩擦系数。
环保合规：
物理气相沉积（PVD）工艺无废水排放，避免传统电镀的重金属污染，符合欧盟 ELV 指令及国内 VOCs 严控政策。
三、质量控制与检测标准
附着力测试：
采用划痕测试（>80N）和洛氏压痕法，确保涂层与基材界面结合牢固。
性能评估：
激光拉曼光谱监测 sp²/sp³ 比例，显微硬度测试（2000-8000HV）和摩擦系数测量（0.06-0.1）贯穿生产全流程。
星弧涂层的 DLC-A 变体通过高低速压缩阻尼调节测试，疲劳寿命较普通 DLC 提升 3 倍。
四、未来发展方向
复合涂层技术：
杜卡迪等厂商尝试 DLC 与 Kashima 涂层结合，外管抗腐蚀、内管耐磨，实现性能互补。
纳隆研发的 “梯度复合涂层” 已实现摩擦系数 0.1 以下与 IP68 级防水的双重性能，适配极端环境。
材料创新：
掺杂硅、钨等元素的 DLC 变体（如 Si-DLC、W-DLC）可进一步降低内应力，提升韧性。
生物兼容型 DLC 涂层在人工关节中的应用，可同时满足耐磨与细胞亲和性需求。
总结
减震器内管镀DLC涂层是材料科学与工程技术的深度融合，其核心价值在于通过纳米碳膜突破传统金属材料的性能瓶颈。随着 PVD 工艺的成熟和成本下降，DLC涂层已从高端赛车逐步普及至民用机械领域，成为提升部件可靠性和全生命周期效益的关键技术。未来，随着复合涂层设计和智能化工艺的发展，DLC 有望在更多极端环境和新兴领域（如新能源、生物医疗）中发挥更大作用。
