185 6616 1122

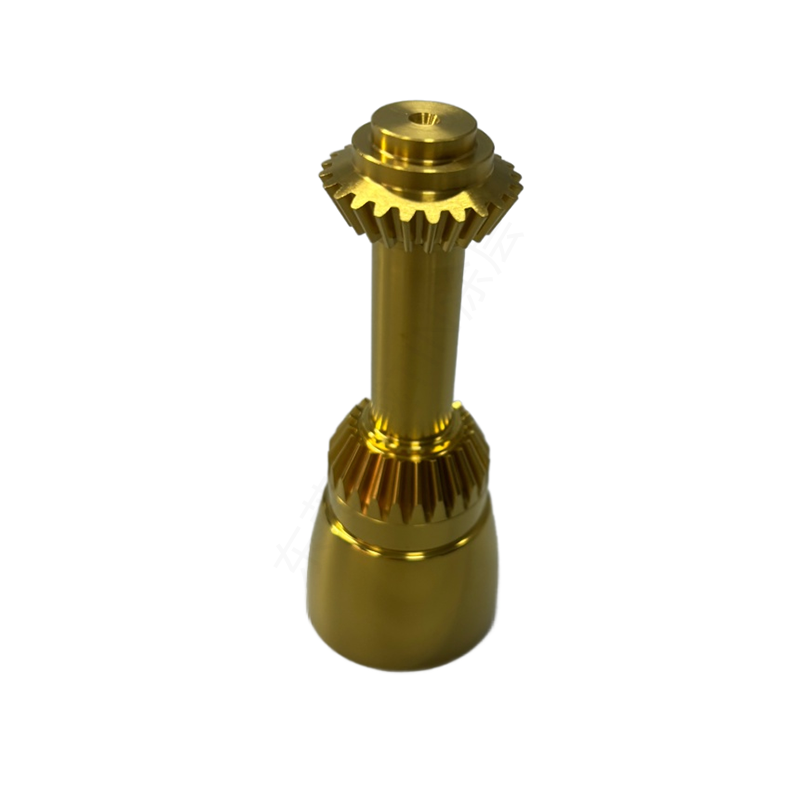

五金件镀氮化钛TiN涂层是一种基于物理气相沉积PVD技术的表面强化工艺，通过在五金件表面形成一层致密、高硬度的TiN薄膜，显著提升其耐磨性、耐腐蚀性和装饰性。该工艺广泛应用于刀具、模具、汽车零部件、精密五金及装饰五金等领域，以下是其核心内容的详细解析。
在介绍工艺前，先明确TiN涂层的核心价值 —其性能直接决定了工艺的应用场景：
硬度极高：显微硬度可达2000-2500 HV，耐磨性是普通钢材的 5-10 倍。
耐腐蚀性强：致密的涂层可隔绝空气、水及部分化学介质，保护基体不受腐蚀。
装饰性好：典型的金黄色外观，色泽均匀且持久，常用于高端装饰五金（如门锁、卫浴配件）。
摩擦系数低：约0.4（对钢），可减少五金件运动中的摩擦损耗。
热稳定性佳：在 500℃以下性能稳定，抗氧化性强，适合高温工况的五金件（如发动机零件）。
该工艺需严格遵循 “预处理→涂层沉积→后处理” 三大环节，每个步骤直接影响涂层的结合力、均匀性和性能。
1. 预处理：确保涂层与基体 “紧密结合”
预处理是决定涂层质量的关键前提，目的是去除五金件表面的油污、锈迹、氧化层及微观杂质，同时粗化表面以增强结合力。
1. 除油
2. 除锈/除氧化层
3. 表面粗化
4. 烘干/预热
5. 装炉与抽真空
TiN涂层的沉积主要采用PVD 技术（物理气相沉积），区别于化学气相沉积，PVD具有沉积温度低（一般 200-500℃，不影响五金件基体的热处理性能）、涂层纯度高的优势。目前工业上最常用的是以下两种方法：
（1）电弧离子镀—性价比最高的主流工艺
原理：以纯钛（Ti）为靶材，在真空室中通入氮气（N₂）作为反应气体；通过电弧放电使钛靶蒸发并电离成高能钛离子（Ti⁺），Ti⁺与 N₂反应生成 TiN，在负偏压作用下高速沉积到五金件表面。
优势：涂层结合力极强；
沉积速率快（1-3μm/h），适合批量生产；
可在复杂形状五金件（如多孔、深腔件）上实现较均匀涂层。
（2）磁控溅射镀—高精度/高装饰性场景首选
原理：在真空室中，通过磁场约束电子，使氩气电离成氩离子（Ar⁺）；Ar⁺轰击钛靶，将钛原子溅射出来，与氮气反应生成TiN，沉积到五金件表面。
优势：
涂层表面极光滑（Ra 0.1-0.3μm），无需后续抛光；
涂层致密性更高，耐腐蚀性优于 AIP 工艺；
可精确控制涂层厚度（误差 ±0.1μm）。
不足：
沉积速率慢（0.3-1μm/h），成本较高；
复杂形状件的涂层均匀性略差。
适用场景：精密仪器零件、装饰五金（如门锁把手、手表表壳）、医疗五金等对光洁度和精度要求高的产品。
三、质量检测标准
五金件TiN涂层需通过以下核心检测：
外观检测：目视或显微镜观察，涂层色泽均匀（金黄色，无发黑、斑点、剥落）。
厚度检测：用涡流测厚仪测量，误差需≤±0.2μm。
硬度检测：用维氏显微硬度计（载荷 100g），硬度需≥2000 HV。
结合力检测：采用 “划格法”（ISO 2409），用刀片划 1mm×1mm 方格，胶带粘贴后无涂层脱落；或 “弯曲试验”（将五金件弯曲 90°，涂层无开裂）。
耐腐蚀性检测：中性盐雾试验（NSS），500 小时以上无基体腐蚀（针对户外五金件）。
四、工艺注意事项
基体适配性：TiN涂层与钢铁、铝合金、钛合金等金属基体结合良好，但不适合塑料、陶瓷等非金属基体（需先镀金属过渡层）。
避免“过度涂层”：涂层厚度超过5μm易产生内应力，导致剥落，需根据工况合理设计厚度。
环保性：PVD工艺无废水、废气排放，属于环保型表面处理技术，符合当前五金行业的环保要求。
综上，五金件镀TiN涂层的核心是 “预处理保证结合力、沉积技术匹配场景、后处理优化性能”，选择合适的PVD方法可兼顾性能与成本，满足不同五金件的使用需求。
