185 6616 1122

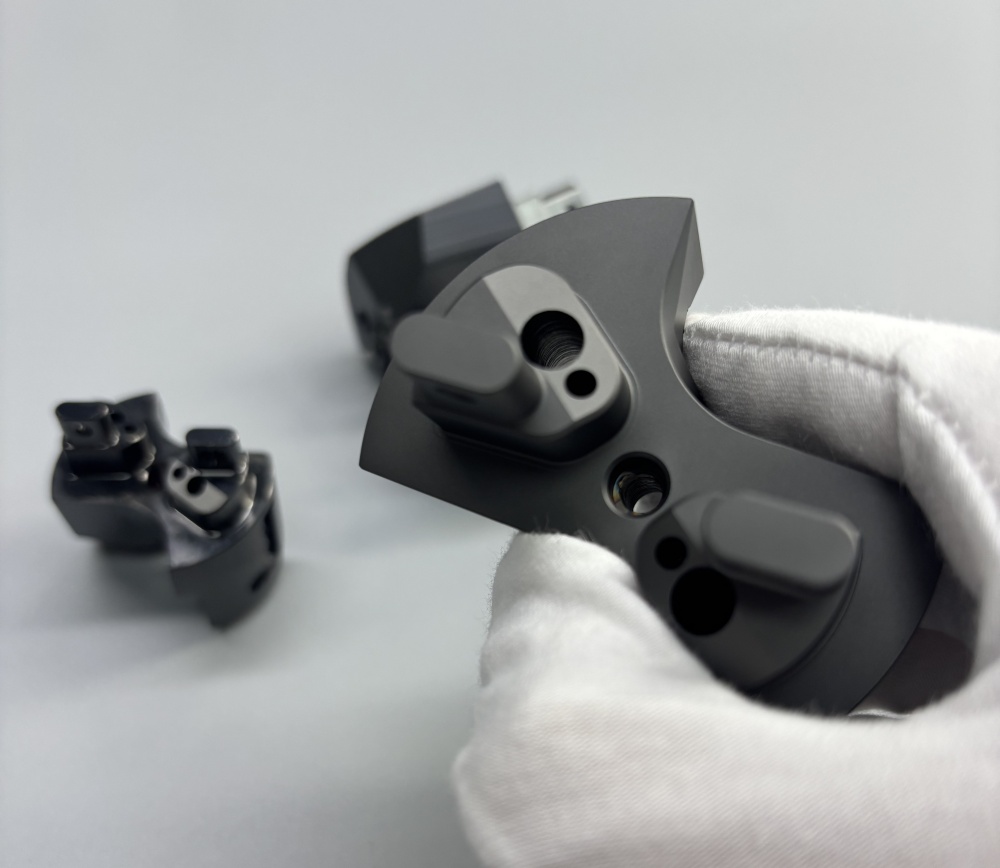

DLC类金刚石涂层是一种兼具金刚石高硬度、高耐磨性与石墨低摩擦系数的非晶碳基涂层，其性能与动力刀座的核心需求（抗磨损、控温升、防腐蚀、保精度）高度匹配。将 DLC 涂层应用于动力刀座的关键部件（如传动齿轮、轴承内外圈、主轴配合面、刀座接口等），可显著解决其使用中的核心痛点，具体性能优势如下：
一、超高硬度 + 低磨损率，延长核心部件寿命，减缓精度衰减
动力刀座的精度衰减核心源于传动部件（齿轮、轴承）的磨损（如齿轮齿面磨损导致传动间隙增大，轴承滚道磨损导致同轴度偏差），而DLC涂层的硬度与耐磨性可从根源上抑制这一问题：
硬度优势：DLC涂层的显微硬度可达 HV 2200-4000，且硬度可通过工艺调整适配不同部件（如齿轮齿面选 HV 2000-2500，兼顾硬度与韧性；轴承滚道选 HV 3000-3500，强化抗点蚀能力）。
耐磨优势：在干摩擦或边界润滑条件下，DLC涂层的体积磨损率仅为未涂层钢件的 1/10-1/50。对精度的保护：传动部件磨损减缓后，传动间隙增长速度降低 70% 以上（未涂层刀座可能 3 个月后间隙超 0.01mm，镀 DLC 后可延长至 12 个月以上），长期保持铣削平面 “无接刀痕”、钻孔孔径公差稳定的精度水平。
二、低摩擦系数 + 低摩擦热，减少热变形，降低润滑依赖
动力刀座高速运转时，传动部件的摩擦热是导致刀座本体热变形、中心高偏移的主要原因之一；同时，润滑失效（如润滑脂流失）易引发干摩擦故障。DLC 涂层的低摩擦特性可针对性解决：
摩擦系数极低：DLC涂层的动摩擦系数仅为 0.05-0.2（未涂层钢件与钢件的摩擦系数约 0.5-0.8，涂油后约 0.15-0.3），即使在润滑脂少量流失的边界润滑状态下，仍能维持低摩擦状态，避免 “干摩擦烧轴承” 的风险。
摩擦热显著降低：相同转速和负载下，镀DLC的齿轮 / 轴承摩擦热可减少 30%-50%，刀座本体的温升从 15-20℃降至 8-12℃。
减少润滑需求：低摩擦特性可延长润滑周期，降低因润滑维护不当引发的故障概率。
三、优异化学稳定性，抗切削液腐蚀，隔绝切屑附着
动力刀座长期接触水基 / 油性切削液（部分含防锈剂、极压剂，有一定腐蚀性），且易被切屑划伤或附着，导致内部部件锈蚀、密封失效。DLC 涂层的化学惰性可形成 “防护屏障”：
抗腐蚀能力强：DLC涂层为非晶态结构，无晶界缺陷，且不与水、油、常见酸碱切削液（pH 5-9）发生化学反应，可有效隔绝切削液对刀座内部轴承、齿轮的腐蚀。
