185 6616 1122
在工业表面处理领域，硬质阳极氧化与 DLC（类金刚石涂层）是两类应用广泛的防护技术，但二者在技术原理、性能表现及适用场景上存在显著差异，需根据产品材质、工况需求精准选型。以下从五大核心维度展开详细对比：
一、技术原理：“基材衍生” 与 “外源沉积” 的本质区别
硬质阳极氧化是铝及铝合金专属的电化学氧化技术，通过将铝制工件作为阳极，置于硫酸、草酸等酸性电解液中，在通电条件下使基材表面发生氧化反应，生成一层致密的 α-Al₂O₃（刚玉结构）氧化膜。这层膜是基材自身原子与氧结合的产物，与基材形成 “冶金结合”，无明显界面分层，膜厚通常在 5-20μm 之间，可通过调整电解时间控制厚度。

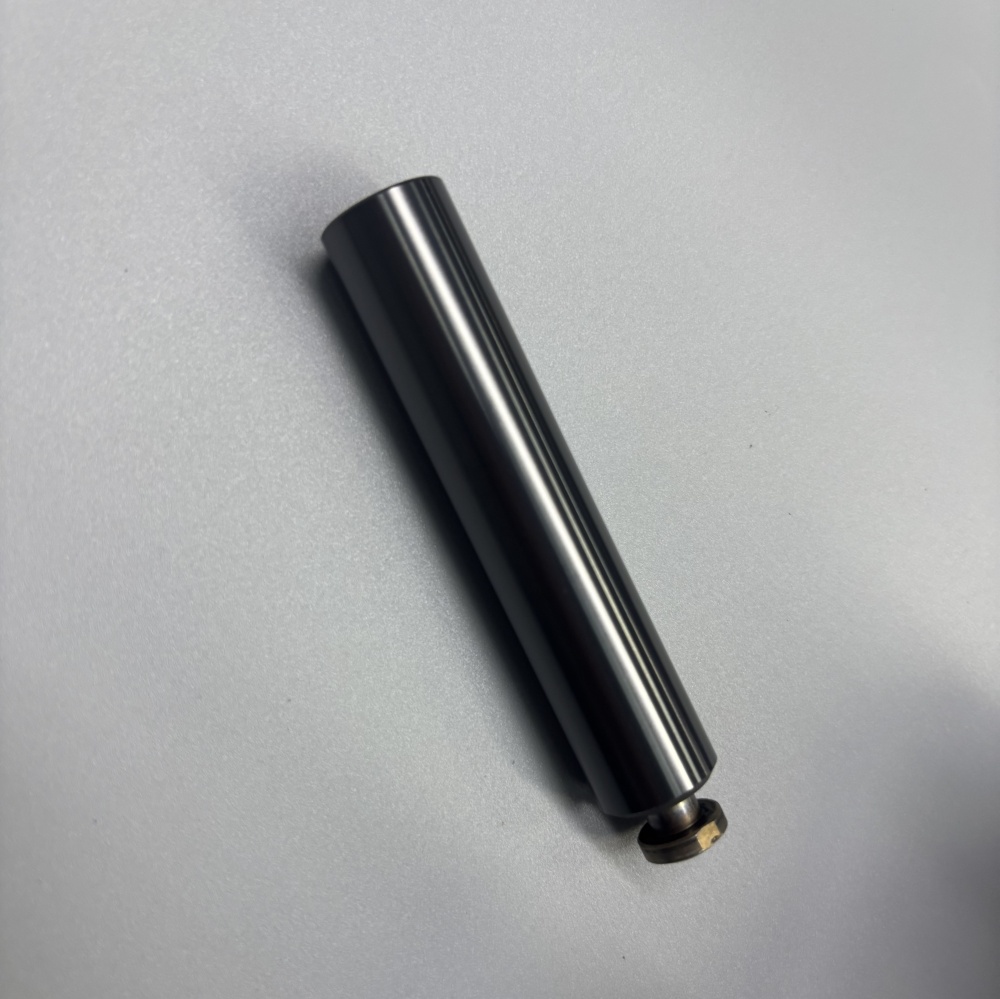

DLC 涂层则是外源碳元素的气相沉积技术，通过物理气相沉积（PVD）或化学气相沉积（CVD）工艺，将碳源（如甲烷、乙炔）分解为碳离子，在工件表面沉积形成类金刚石结构的碳膜。根据含氢量可分为含氢 DLC（a-C:H）与无氢 DLC（如 Ta-c 涂层），其核心是外来碳层与基材的 “机械 - 化学结合”，膜厚较薄（0.1-5μm），需通过预处理（如喷砂、离子清洗）提升附着力，避免脱落。
二、基材适配：“铝专属” 与 “多材质兼容” 的范围差异
硬质阳极氧化的应用存在严格基材限制—— 仅适用于铝及铝合金（如 6061、7075 等），无法在钢、铜、陶瓷、高分子等非铝基材上生成有效氧化膜。这是因为其氧化膜的形成依赖铝原子的电离与氧化反应，其他金属（如钢）在相同电解液中易发生腐蚀而非氧化，非金属基材则无法参与电化学过程。例如，铝制无人机机架、汽车轮毂常采用硬质阳极氧化，但钢质齿轮、钛合金医疗植入物则完全不适用。
DLC 涂层的基材适配性则极具广泛性：无论是金属（钢、钛、铝、镁合金）、陶瓷（氧化铝、碳化硅），还是高分子材料（聚酰亚胺、PEEK），均可通过调整沉积工艺（如 CVA 低温制程）实现稳定附着。以医疗领域为例，钛合金人工关节可镀无氢 DLC（Ta-c）提升耐磨性，陶瓷传感器镜片可镀彩色 DLC 兼顾防护与透光，而硬质阳极氧化在此类非铝基材上完全无法应用。
三、核心性能：“中硬度防护” 与 “超硬全能” 的量级差距
1. 硬度与耐磨性：差距达 10 倍的防护能力
硬质阳极氧化的维氏硬度通常为HV300-600，仅相当于中碳钢的硬度水平，耐磨性适用于低负荷摩擦场景（如铝制厨具、日常结构件）。例如，未涂层的铝件表面易刮花，经硬质阳极氧化后，可抵御指甲、钥匙等轻微刮擦，但面对金属刀具、砂石等高强度磨损时，仍会出现明显划痕，使用寿命通常在 1-3 年。
DLC 涂层（尤其是无氢 Ta-c 涂层）的硬度可达HV5000-7000，接近天然金刚石（HV10000），是硬质阳极氧化的 10 倍以上。其耐磨性可大幅延长产品寿命：如 CNC 铣刀镀 Ta-c 涂层后，使用寿命较未涂层刀具延长 1.5-2 倍，较硬质阳极氧化处理的铝制刀具（仅适用于软质材料切削）提升 5 倍以上；汽车发动机气门镀 DLC 后，可抵御高温机油冲刷与金属磨损，使用寿命突破 10 万公里，而硬质阳极氧化气门（仅铝制）在相同工况下 3 万公里即需更换。
2. 摩擦系数：“中阻” 与 “低阻” 的能耗差异
硬质阳极氧化膜的摩擦系数约为0.3-0.5（与钢对磨），虽低于未处理铝件（0.6-0.8），但仍属于 “中摩擦系数” 范畴，在高速运动部件中易产生较多摩擦热量。例如，铝制自行车链条导板采用硬质阳极氧化后，骑行时仍会因摩擦产生明显噪音与发热，长期使用后导板表面易出现 “磨痕凹槽”。
DLC 涂层的摩擦系数极低，含氢 DLC 约为0.05-0.2，无氢 DLC（Ta-c）可达0.08-0.15，仅为硬质阳极氧化的 1/3-1/5。这种低摩擦特性可显著降低能耗：如汽车变速箱齿轮镀 DLC 后，传动效率提升 3-5%，百公里油耗降低 0.3-0.5L；精密轴承镀 DLC 后，摩擦热量减少 40% 以上，无需频繁添加润滑剂，维护周期延长 2 倍。
3. 耐腐蚀性与耐高温性：场景适配的关键差异
硬质阳极氧化膜的耐腐蚀性依赖于 α-Al₂O₃的致密性，可抵御中性盐雾（500 小时以上）、弱酸弱碱（如雨水、肥皂水），但在强酸（如盐酸）、强碱（如氢氧化钠）环境中易被腐蚀，且耐高温性较差 —— 超过 200℃后氧化膜会逐渐软化，300℃以上会发生分解，无法用于发动机舱、高温模具等场景。
DLC 涂层（尤其是无氢类型）的耐腐蚀性更全面：可抵御强酸（pH1-3）、强碱（pH11-14）及工业溶剂（如机油、乙醇），中性盐雾测试可达 1000 小时以上；耐高温性也更优 —— 含氢 DLC 可耐 200-300℃，无氢 DLC（Ta-c）工作温度可达 300-400℃，甚至在短时间内承受 500℃高温，适用于航空发动机涡轮叶片（工作温度 350℃左右）、高温传感器等极端场景，而硬质阳极氧化在此类高温环境下会完全失效。
四、工艺特性：“厚膜粗面” 与 “薄膜精面” 的外观及精度差异
从外观与表面精度来看，硬质阳极氧化的氧化膜厚度较厚（5-20μm），表面呈哑光质感，颜色多为黑色、深灰色（可通过染色实现棕色、蓝色等，但色泽稳定性较差），且膜层存在一定孔隙率（需通过封孔处理填补），表面粗糙度通常为 Ra0.8-1.6μm，无法用于精密光学部件或要求高光泽度的外观件。例如，铝制笔记本电脑外壳采用硬质阳极氧化后，触感偏粗糙，无法达到镜面效果。
DLC 涂层的膜厚极薄（0.1-5μm），对基材表面精度影响极小 —— 若基材本身为镜面（Ra0.02μm），镀 DLC 后仍可保持镜面效果；外观上，薄 DLC（如 Ta-c 涂层 <1μm）可因光干涉呈现彩虹渐变色彩，厚 DLC 则为灰黑色，且膜层致密无孔隙，无需额外封孔。这种 “薄膜精面” 特性使其适用于光学镜片（如汽车激光雷达镜片）、精密模具（如手机中框冲压模），而硬质阳极氧化因膜厚过厚、表面粗糙，完全无法满足此类高精度需求。
五、应用场景：“中低端铝件” 与 “高端多材质部件” 的定位差异
综合以上特性，硬质阳极氧化的应用集中在中低端铝制产品：如铝制厨具（炒锅、高压锅）、户外家具（铝制桌椅）、汽车铝制结构件（车门框架、行李架），核心需求是 “基础防护 + 低成本”，单价通常在 10-50 元 / 平方米。
DLC 涂层（尤其是无氢 Ta-c 涂层）则聚焦高端多材质精密部件：如航空航天领域的涡轮叶片、卫星天线反射面；汽车领域的发动机活塞环、激光雷达镜片；医疗领域的手术刀具、人工关节；工业领域的 CNC 铣刀、精密模具，核心需求是 “超硬耐磨 + 耐高温 + 高精度”，单价通常在 500-2000 元 / 平方米，虽成本较高，但能通过延长产品寿命、提升效率实现 “降本增效”。
总结：如何精准选型？
若您的产品是铝及铝合金，需求为 “基础耐磨、低成本、非高温工况”（如日常铝制用品），则选择硬质阳极氧化；若您的产品是钢、钛、陶瓷等多材质，或需求为 “超硬耐磨、高精度、高温 / 强腐蚀工况”（如高端刀具、航空部件），则 DLC 涂层（尤其是无氢 Ta-c 涂层）是唯一选择。二者并非 “替代关系”，而是针对不同场景的 “互补技术”，需结合材质、工况与成本综合判断。
