185 6616 1122
类金刚石碳基涂层凭借出色的耐腐蚀性、化学惰性、耐磨性和低摩擦系数等特性，已成为工业保护涂层的重要选择。通过引入硅元素进行掺杂改性，不仅能优化涂层性能，还可通过调控硅含量制备低应力多层结构。这种设计既有利于实现厚膜沉积，又能延长腐蚀介质的扩散路径，从而显著提升防护性能。

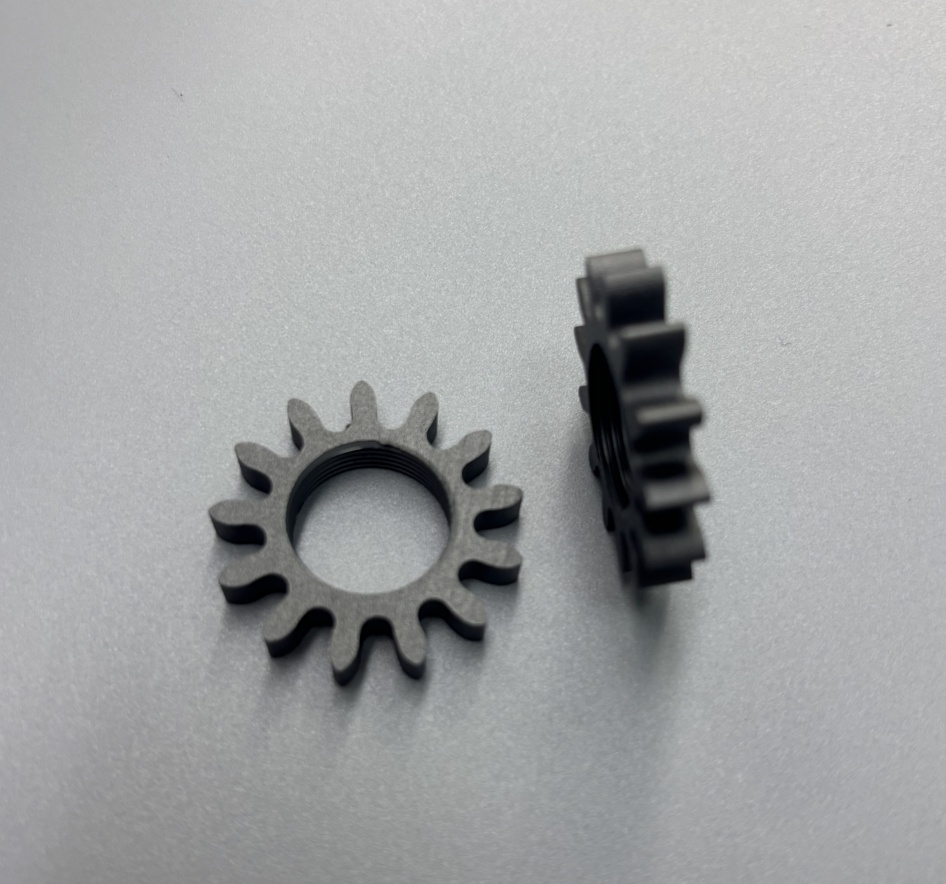

针对广泛应用在各领域的304不锈钢材料，沉积DLC涂层已成为提升工件性能的有效途径。以下通过三个维度分析涂层后的性能变化：
1、机械性能提升
DLC涂层与基体间的强结合力是保证使用寿命和耐腐蚀性的关键。实验表明，涂层厚度可达10μm，层间结合致密无缺陷，截面硬度达10.5-15GPa，较304不锈钢基体显著提高，且膜基结合强度优异。
2、耐腐蚀性能增强
电化学测试数据显示，DLC涂层的腐蚀电流密度较基体降低一个数量级，腐蚀电位明显正移。经腐蚀实验后，涂层表面无明显变化，证实其具有可靠的耐蚀性。
3、摩擦学性能优化
DLC涂层展现出良好的润滑特性，在径向范围内保持均匀的摩擦系数（0.06-0.18）和稳定的磨损率（2.5×10⁻⁷~8.1×10⁻⁷ mm³/(N·m)），其磨损率远低于不锈钢基体。
综上所述，DLC涂层技术可有效提升304不锈钢工件的综合性能，为其在苛刻工况下的应用提供了可靠解决方案。
