185 6616 1122

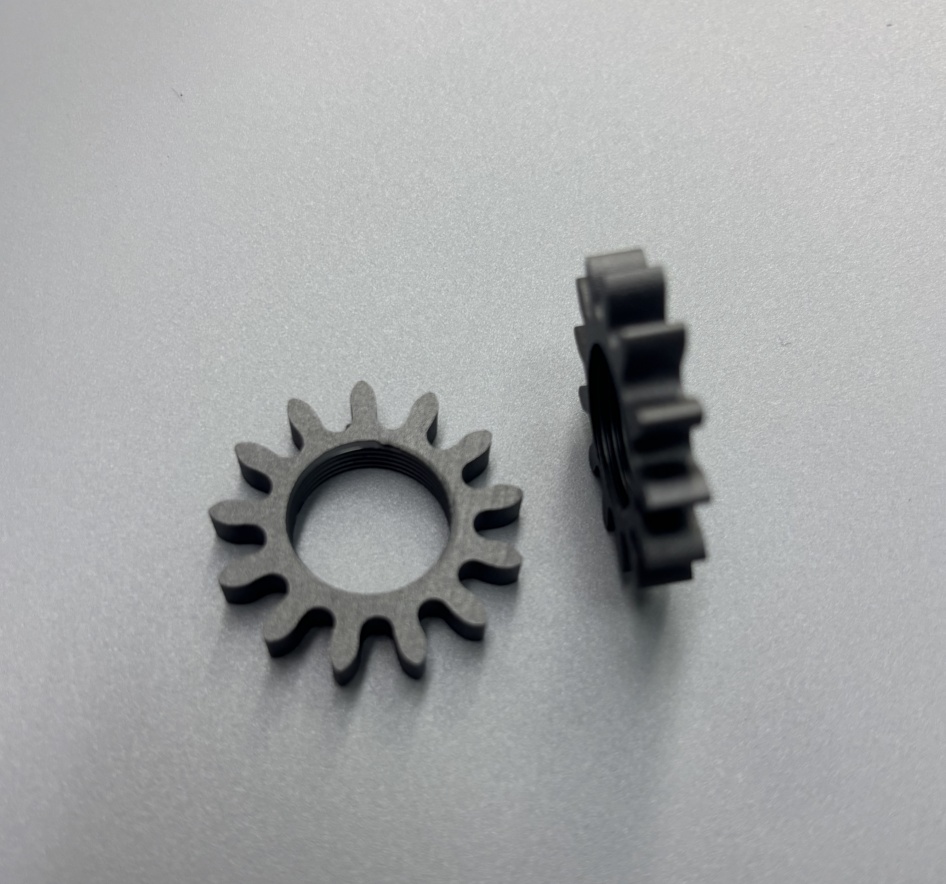

DLC也就是类金刚石涂层，主要成分为碳元素，分为含氢和无氢两种类型，整体属于非晶结构，不存在晶体晶粒，不含金属与氮元素，外观多为哑光黑灰色，没有金属光泽。氮化铬铝涂层由铝、铬、氮三种元素组成，是 PVD制备的结晶型硬质陶瓷涂层，呈纳米晶组织结构，表面带有蓝灰色金属质感。
DLC 耐高温能力很差，环境温度超过 300 至 350 摄氏度就会发生石墨化变质，涂层硬度快速衰减，长期使用温度不能超过 300 摄氏度，不能用于高温干加工工况。氮化铬铝耐热性能突出，使用中表层会生成氧化铝防护层，700 摄氏度才开始缓慢氧化，可在八九百度高温环境中长期稳定工作，适配各类高温切削、热成型加工。
DLC自带优异自润滑特性，干摩擦条件下摩擦系数很低，普遍在 0.05 到 0.15 区间，有润滑油时摩擦系数还能进一步降低，加工有色金属不容易粘料。氮化铬铝没有自润滑属性，干磨状态摩擦系数偏高，一般在 0.4 至 0.6，依靠润滑油后摩擦系数可以下降，但整体润滑效果远比不上 DLC。
硬度方面，常规含氢 DLC硬度在 1500 至 3000HV，无氢高纯 DLC 硬度可达 7000HV 以上；氮化铬铝硬度稳定在 2800 至 3500HV，韧性表现更出色。结合附着力上，DLC 内部残余应力偏大，大多需要镀钛系过渡层提升附着力，附着力数值偏低；氮化铬铝采用电弧 PVD 制备，膜基结合强度高，抗冲击抗崩边能力更强，无需复杂过渡膜。涂层厚度上，DLC 受内应力限制，镀膜厚度大多控制在 0.5 至 3 微米，过厚容易开裂起皮；氮化铬铝可做到 1.5 至 5 微米厚膜，适合重载耐磨场景。
DLC化学惰性极强，耐各类酸碱腐蚀，不易和铝、铜等有色金属发生粘连，还可应用在医用器件上。氮化铬铝耐蚀性能良好，抗熔融铝液侵蚀能力优秀，是压铸模具常用涂层，但化学惰性弱于 DLC，精加工有色金属时偶尔会出现粘刀现象。
DLC适合常温工况，侧重低摩擦、防粘脱模需求，多用于铝铜石墨、塑胶、复合材料切削刀具，精密注塑模具、少油润滑的汽车精密零部件、医用配件，无法用于钢材高温切削。氮化铬铝主打高温、重载、带冲击的工况，多用于不锈钢、淬火钢、高温合金的干式高速切削刀具，铝镁合金热压铸模具、热锻模具以及承受大冲击力的重型冲压配件。
