在封装模具表面制备 PVD（物理气相沉积）加硬涂层，是提升模具耐磨性、抗黏连性、耐腐蚀性及延长使用寿命的关键表面强化技术，广泛应用于半导体封装、电子元件封装等高精度制造领域。以下从技术原理、核心涂层类型、工艺流程、关键优势及应用注意事项五个方面进行详细解析。

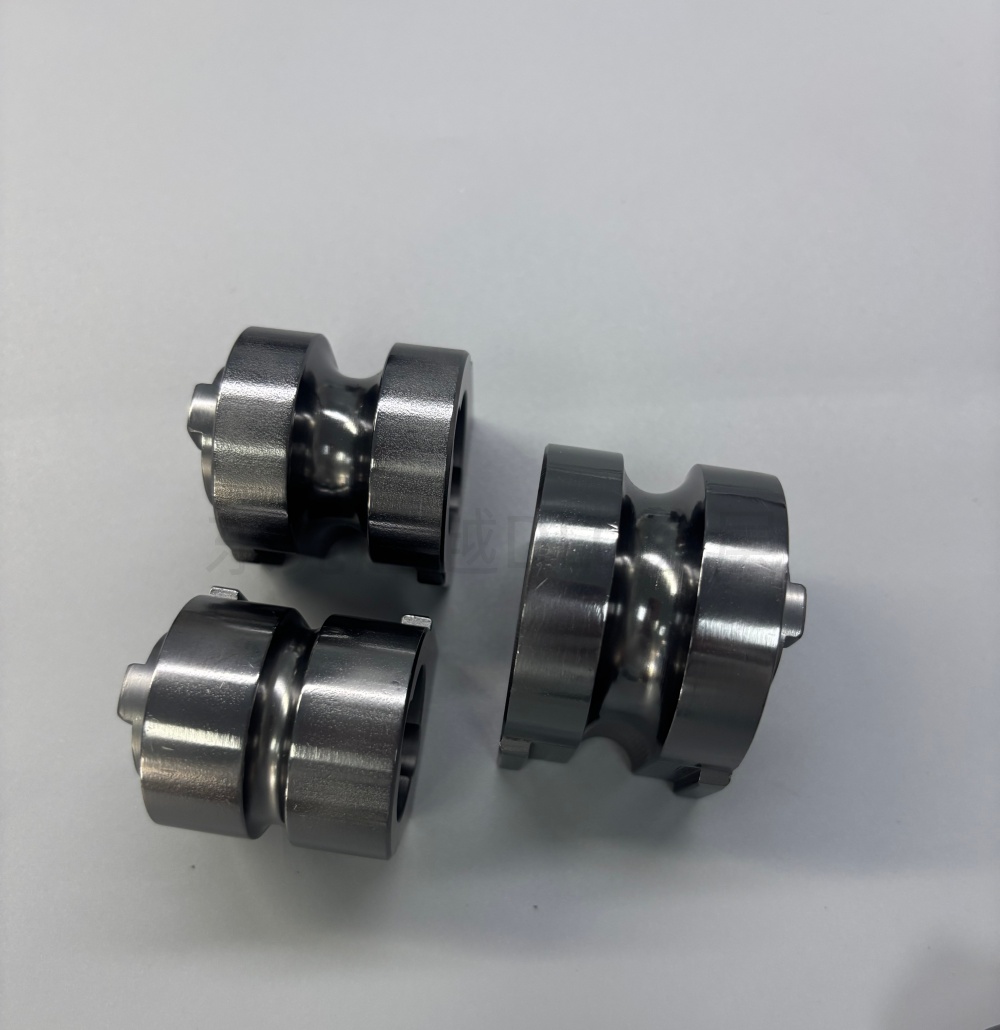

PVD是在真空环境下，通过物理方法将靶材原子/分子沉积到模具表面，形成一层致密、均匀且与基体结合牢固的薄膜。其“加硬”及性能提升的核心逻辑在于：
材料本身高硬度：涂层多选用陶瓷或硬质合金材料（如TiN、CrN），显微硬度可达 2000-4000HV（远高于模具钢基体的200-800HV）；
致密结构抗磨损：涂层结构致密无孔隙，能有效隔绝模具与被加工材料（如环氧树脂、金属引脚）的直接摩擦，减少磨粒磨损和黏着磨损；
界面结合力强：通过前期离子轰击清洗、过渡层设计（如Ti层），涂层与模具基体结合力可达1级，避免涂层剥落。
二、封装模具 PVD 涂层完整工艺流程
PVD 涂层质量依赖 “前处理 - 沉积 - 后处理” 全流程控制，任何环节缺陷都会导致涂层失效，具体步骤如下：
1. 模具预处理（核心：保证涂层附着性）
清洗除污：依次通过超声波清洗（丙酮 / 酒精）、碱洗、酸洗，去除模具表面的油污、锈蚀、加工碎屑，避免涂层出现孔隙或结合不良；
2. PVD核心沉积过程
真空抽气：将真空室压力抽至 1×10⁻³Pa 以下，创造无杂质沉积环境；
离子轰击清洗：通过高压电离形成氩离子，轰击模具表面，进一步活化表面并去除氧化层；
过渡层沉积：先沉积1-3μm的金属过渡层（如 Ti、Cr），降低涂层与基体的热膨胀系数差异，提升结合力；
3. 后处理
冷却脱模：真空室缓慢回温至室温后取出模具，避免冷热冲击导致涂层开裂；
精度修正：对模具刃口、精密配合面进行轻微抛光（金刚石膏），修正沉积过程中可能产生的微小凸起，保证模具尺寸精度；
质量检测：通过显微硬度计测硬度、划痕测试仪测结合力、扫描电镜（SEM）观察涂层形貌，确保无剥落、孔隙等缺陷。
相比传统的电镀硬铬、渗氮等表面处理，PVD涂层在封装模具场景中优势显著：
显著延长寿命：涂层可将模具磨损速率降低 50%-80%，例如塑料封装模具寿命从10万次提升至50万次以上；
提升封装精度：涂层表面光滑且尺寸稳定性好，可减少被加工材料的黏连和划痕，提升封装件合格率；
适配复杂工况：耐温、耐蚀涂层（如TiAlN、CrN）可适应封装过程中的高温固化、化学腐蚀环境，避免模具锈蚀或软化；
环保且无损伤：PVD工艺无废液排放，且沉积温度低于模具钢的回火温度，不会导致模具基体硬度下降或变形。
PVD加硬涂层通过 “材料强化 + 结构防护” 双重作用，精准解决了封装模具的磨损、黏连、腐蚀等核心痛点。在实际应用中，需根据封装材料、工艺温度、精度要求等场景，选择 TiAlN、CrN 或DLC等适配涂层，并严格控制工艺全流程，才能最大化发挥涂层的性能优势，实现模具寿命与封装质量的双重提升。
