185 6616 1122
在医疗器械领域，类金刚石涂层因独特的物理化学性能和生物相容性，成为提升器械性能的关键表面改性技术。以下从核心特性、应用价值、典型场景及技术要点展开说明：
一、DLC 涂层的核心特性
DLC 是一种非晶态碳材料，结构介于金刚石（sp³ 键）和石墨（sp² 键）之间，兼具两者优势：
超高耐磨性：硬度可达 10-30 GPa（接近金刚石），耐磨性是不锈钢的 5-10 倍，能显著延长器械使用寿命。
低摩擦系数：干摩擦系数通常为 0.05-0.2（不锈钢约 0.6-0.8），可减少器械与组织 / 自身的摩擦损伤。
优异生物相容性：化学惰性强，无细胞毒性，不引发免疫排斥反应，符合 ISO 10993 等生物安全标准。
耐腐蚀性：能抵御体液（含蛋白质、氯离子）和消毒剂（如碘伏、酒精）的侵蚀，避免基体材料降解。
表面光滑性：粗糙度（Ra）可低至 0.01 μm，减少细菌附着，降低术后感染风险。
二、在医疗器械中的核心应用价值
延长使用寿命：减少重复使用器械（如手术刀、钳子）的磨损，降低更换频率。
提升植入安全性：对长期植入器械（如人工关节、骨钉），减少摩擦产生的金属 / 聚合物颗粒，降低炎症或松动风险。
优化介入体验：对介入器械（如导管、支架），低摩擦系数可减少血管内壁损伤，提升推送顺畅性。
三、典型应用场景

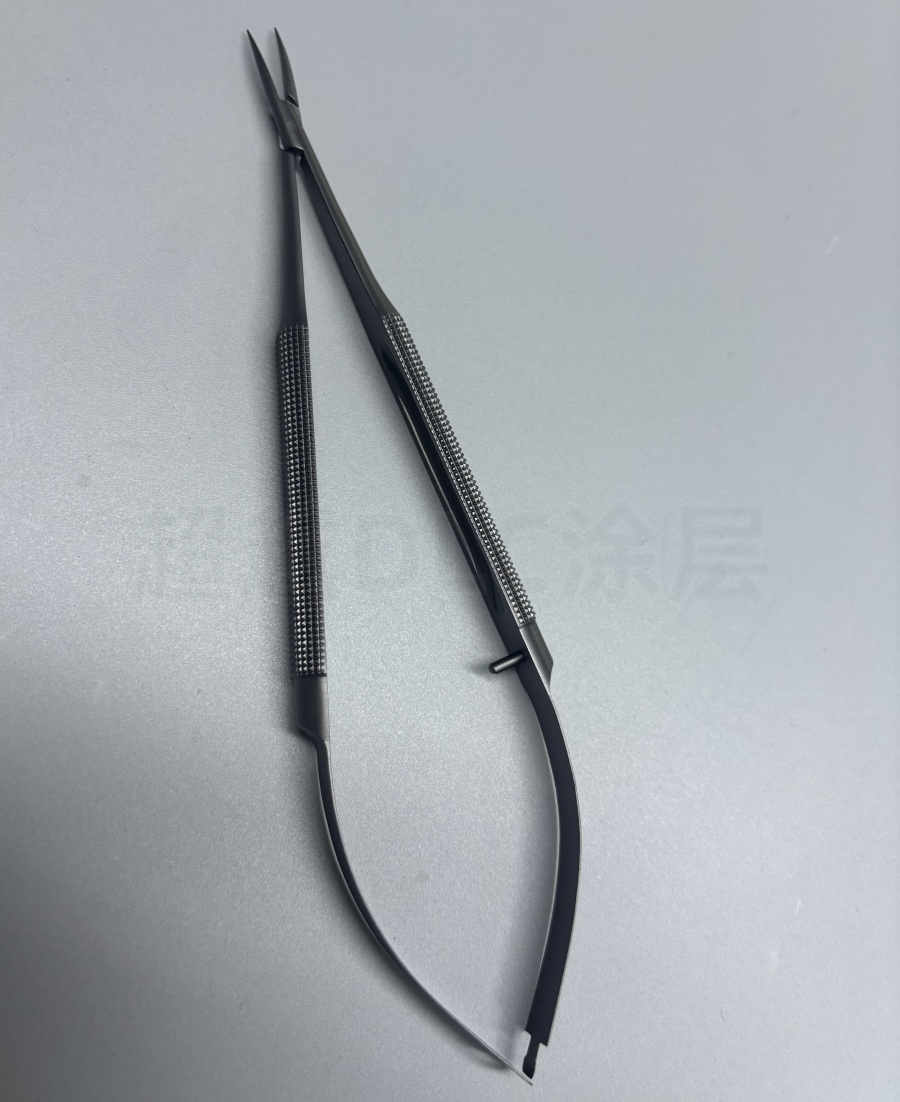

手术器械：手术刀、剪子、镊子等，涂层可减少刃口磨损，保持锋利度，同时降低组织粘连。
骨科植入物：人工髋关节、膝关节的摩擦副（如股骨头与髋臼），DLC 涂层可替代传统金属 / 陶瓷涂层，减少磨损颗粒（金属颗粒可能引发金属过敏）。
心血管器械：血管内导管、支架，涂层降低与血管壁的摩擦，减少血栓形成风险（光滑表面抑制血小板聚集）。
牙科器械：牙钻、种植体，耐磨特性延长牙钻寿命，种植体表面 DLC 可促进骨整合（与骨细胞的相容性好）。
四、制备技术与关键要求
主流制备方法：以物理气相沉积（PVD）为主，包括磁控溅射、离子镀、脉冲激光沉积等，沉积温度低（<200℃），适合医疗器械常用的钛合金、不锈钢、聚合物等材料（避免高温变形）。
关键技术指标：
涂层结合力：需通过划痕试验（临界载荷 > 50 N）确保不脱落（脱落颗粒可能引发体内异物反应）；
均匀性：复杂结构器械（如导管弯曲处、多孔支架）需保证涂层厚度均匀（通常 1-5 μm）；
灭菌兼容性：需耐受高温高压（134℃）、γ 射线、环氧乙烷等灭菌方式，不发生降解或性能衰减。
五、现状与趋势
目前，DLC涂层已在高端手术器械、人工关节等领域实现商业化应用（如强生、史赛克等企业的产品）。研究热点集中在：
掺杂改性（如 Si、N、Ag）：提升抗菌性（Ag 掺杂）或柔韧性（Si 掺杂，适应植入物微动需求）；
梯度涂层设计：通过界面梯度层进一步提升结合力，适应植入物长期力学载荷。
综上，DLC 涂层通过 “耐磨 - 低摩擦 - 生物相容” 的协同特性，显著提升了医疗器械的性能与安全性，是高端医疗器械表面改性的重要方向。
