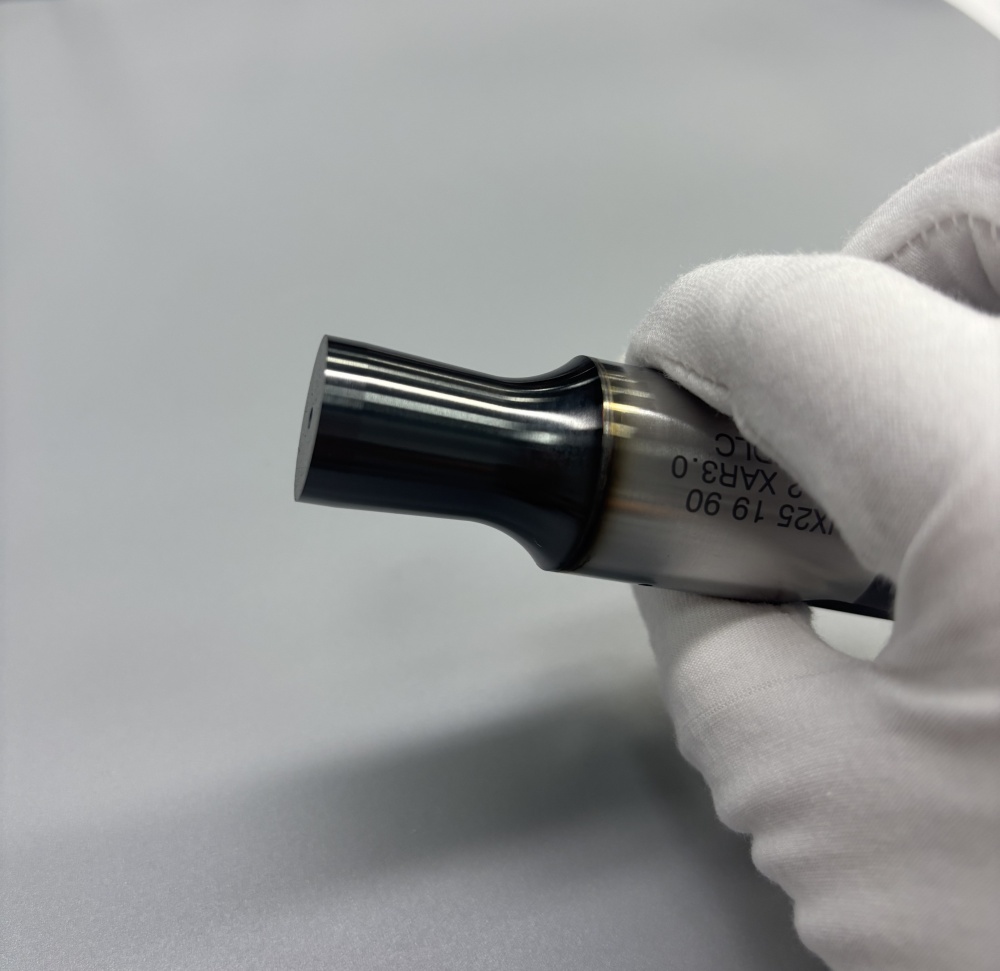

类金刚石碳（DLC）涂层工艺是一项能在材料表层生成具备类金刚石特性薄膜的先进技术，其核心原理与应用特点如下：
工艺原理
DLC涂层以碳元素为核心构成成分，借助物理气相沉积（PVD）或化学气相沉积（CVD）等技术手段，使碳离子或碳原子在基体表面实现沉积，并最终形成非晶态碳结构。在沉积环节，通过精准调控离子能量、沉积环境温度、气体组成等关键参数，可改变涂层中碳的化学键类型与整体结构，进而赋予涂层接近金刚石的优异性能，如超高硬度、超低摩擦系数、出色的耐磨性能及稳定的化学特性等。
主要制备方式
- 物理气相沉积（PVD）：该技术在高真空条件下，通过蒸发、溅射等物理途径将碳源转化为气态原子或离子，随后在基体表面沉积形成涂层。常用的 PVD 方法包括磁控溅射、离子镀等。以磁控溅射为例，其利用磁场对电子运动轨迹的约束作用，提高等离子体的密度，强化对碳靶材的溅射效果，确保碳离子能够均匀地附着在基体表面。此工艺的优势在于涂层与基体结合紧密，纯度高，厚度控制精准，且沉积温度较低，适用于金属、非金属等多种基体材料。
- 化学气相沉积（CVD）：该方法以气态碳氢化合物作为碳源，在高温、等离子体或催化剂的作用下，碳氢化合物发生化学反应并分解，最终在基体表面沉积形成碳涂层。例如，等离子体增强化学气相沉积技术，通过射频或微波产生等离子体，使碳氢气体在等离子体环境中被激发分解，产生的活性碳原子在基体表面沉积并形成 DLC涂层。CVD 工艺的长处是能在形状复杂的基体表面形成均匀涂层，且涂层致密性和耐磨性表现较好。
突出性能特点
- 超硬耐磨：硬度范围多在 20 至 40GPa 之间，远超普通金属及合金，可大幅增强材料的耐磨性能，显著延长其使用寿命。
- 低阻节能：摩擦系数通常处于 0.05-0.2 区间，能有效降低摩擦损耗，减少能量消耗，提升机械运行效率。
- 化学惰性强：具备卓越的抗腐蚀能力，可抵御酸、碱、盐等多种化学物质的侵蚀，在恶劣化学环境中保持稳定状态。
- 绝缘性佳：拥有良好的电绝缘性能，适用于电子器件领域，可有效预防短路、漏电等问题。
- 光学可调节：通过改变工艺参数，能使 DLC涂层呈现出不同的光学特性，如透明度、折射率等，可满足光学领域的特殊需求。
多元应用场景
- 机械制造：涂覆于刀具、模具表面，可增强其硬度与耐磨性，降低摩擦系数，从而提高加工效率与精度，减少刀具更换及模具维修频次。
- 汽车工程：应用于发动机活塞、气门、缸套等部件，能降低摩擦损耗，提升发动机效率与燃油经济性，同时增强部件的耐磨与耐腐蚀能力。
- 电子产业：用于硬盘驱动器磁头、半导体芯片制造模具等，可提高部件的耐磨性与耐腐蚀性，保障电子设备的可靠运行。
- 医疗健康：在人工关节、牙科种植体等医疗器械表面涂覆后，能降低摩擦与磨损，提升生物相容性，减少感染风险，延长器械使用寿命。
- 光学领域：可作为光学镜片的保护膜，提高镜片硬度与耐磨性，且不影响其光学性能；还可用于制作光学滤波器、增透膜等光学元件。
