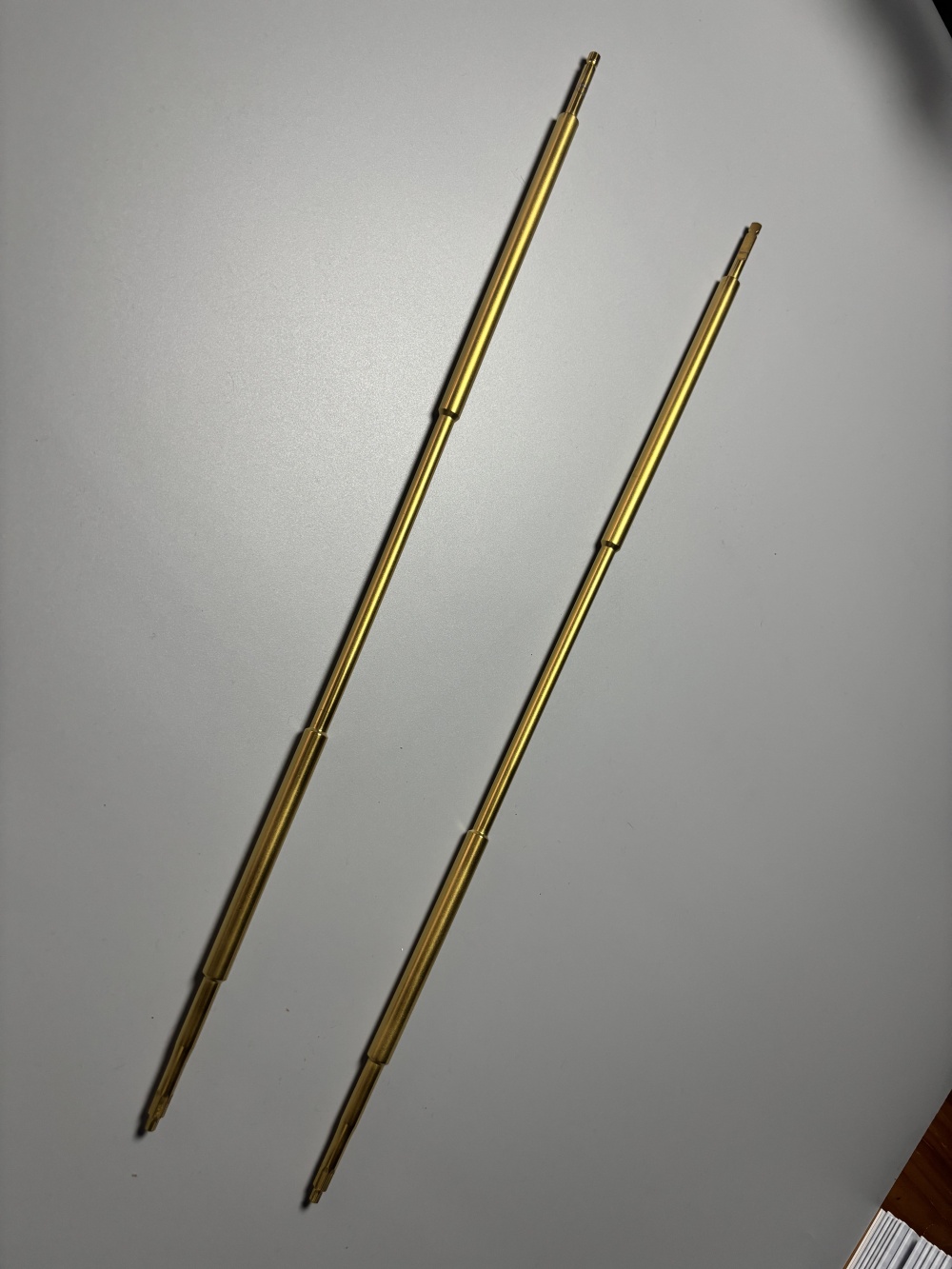

氮化钛（TiN）涂层是一种具有高硬度、耐磨性、耐腐蚀性及装饰性（金黄色外观）的功能涂层，广泛应用于刀具、模具、医疗器械、装饰件等领域。其制备工艺以物理气相沉积（PVD）为主，辅以化学气相沉积（CVD）等方法，具体如下：
一、核心特性与应用场景
特性：硬度可达 2000-2500 HV（远高于钢），摩擦系数低（0.4-0.6），耐高温（抗氧化温度达 600℃以上），化学稳定性好，且具有金色外观。
应用：
刀具（高速钢 / 硬质合金铣刀、钻头）：提高耐磨性和寿命；
模具（冲压模、压铸模）：减少粘模和磨损；
医疗器械（手术刀、植入体）：耐磨且生物相容性优异；
装饰领域（手表壳、首饰）：替代镀金，耐磨且美观。
二、主要制备工艺
1. 物理气相沉积（PVD）
PVD 是 TiN 涂层最主流的制备方法，通过物理过程（蒸发、溅射）使钛原子与氮气反应并沉积在基体表面，沉积温度低（通常 200-500℃），适合对热敏感的基体（如高速钢、铝合金）。
（1）电弧离子镀（AIP）
原理：利用电弧放电产生高温（104-105℃），使钛靶（阴极）蒸发并电离为钛离子，与通入的氮气（反应气体）在等离子体中反应生成 TiN，通过基体偏压吸引离子沉积形成涂层。
流程：
基体预处理：机械抛光（降低粗糙度）→ 超声除油（去除油污）→ 离子轰击清洗（真空室中用 Ar + 轰击，去除氧化层和杂质，活化表面）；
真空环境：抽真空至 10-3-10-4 Pa，通入 Ar 气（维持气压 0.1-1 Pa），启动电弧电源（钛靶起弧）；
沉积阶段：通入氮气（N2 分压 0.5-2 Pa），基体加负偏压（-50~-500 V），钛离子与氮离子反应生成 TiN，沉积厚度 5-10 μm（根据需求调整时间）。
优点：沉积速率快（5-10 μm/h），涂层与基体结合力强（可达 50-100 N），硬度高；
缺点：电弧蒸发会产生 “液滴”（钛靶熔融颗粒），导致涂层表面有微小凸起，光洁度略低（需后续抛光改善）。
（2）磁控溅射（Magnetron Sputtering）
原理：在磁场约束下，氩离子（Ar+）被电场加速轰击钛靶（阴极），使钛原子溅射脱离靶材，与氮气反应生成 TiN，沉积在基体表面。
流程：
预处理：同 AIP（清洗 + 活化）；
真空与气体：抽真空至 10-4 Pa 以下，通入 Ar 气（溅射气体）和 N2（反应气体），总气压 0.2-1 Pa；
溅射沉积：施加射频（RF）或直流（DC）电压，磁控系统约束电子运动，增强 Ar + 对钛靶的轰击，溅射的 Ti 原子与 N2 反应生成 TiN，沉积厚度 2-5 μm。
优点：涂层表面光洁度高（无液滴），均匀性好（适合复杂形状），沉积温度低（可低至 150℃）；
缺点：沉积速率较慢（1-3 μm/h），设备成本较高。
（3）离子束辅助沉积（IBAD）
原理：结合蒸发 / 溅射（提供 Ti 原子）与离子束轰击（如 N + 或 Ar+），通过离子能量（100-1000 eV）改善涂层致密度和结合力。
优势：涂层更致密，内应力低，适合对性能要求极高的场景（如航空航天部件）。
2. 化学气相沉积（CVD）
原理：通过气态前驱体（如 TiCl4、N2、H2）在高温（800-1000℃）下发生化学反应，生成 TiN 并沉积在基体表面：
反应式：TiCl4 + 1/2 N2 + 2 H2 → TiN + 4 HCl
流程：
基体预处理（清洗、喷砂粗化以增强结合力）；
通入前驱体气体（TiCl4 需加热汽化），控制温度、压力（1-10 kPa）；
反应生成 TiN，沉积厚度 5-20 μm。
优点：涂层覆盖性极佳（适合复杂型腔模具），结合力强；
缺点：高温导致基体易变形、性能退化（如高速钢软化），且产生腐蚀性 HCl 废气，环保成本高。
三、关键工艺参数
温度：PVD 200-500℃（保护基体性能），CVD 800-1000℃（需匹配基体耐热性）；
氮气分压：影响 TiN 化学计量比（N/Ti≈1 时性能最优），通常 N2 占混合气体（Ar+N2）的 20%-50%；
基体偏压：PVD 中偏压（-50~-500 V）越大，离子轰击能量越高，涂层致密度和结合力越强（但过高易产生内应力开裂）；
沉积时间：控制涂层厚度（通常 5-10 μm，过厚易剥落）。
四、涂层性能检测
硬度：显微硬度计（HV）检测，需≥2000 HV；
结合力：划痕试验（临界载荷 Lc≥50 N）或拉伸试验；
厚度：涡流测厚仪（非磁性基体）或金相截面法；
耐腐蚀性：中性盐雾试验（≥500 小时无锈蚀）；
表面质量：SEM 观察形貌（是否有孔隙、液滴），粗糙度 Ra≤0.1 μm（磁控溅射）。
总结
TiN 涂层工艺以 PVD 为主（电弧离子镀、磁控溅射），适合多数工业场景；CVD 因高温限制，仅用于耐热基体（如硬质合金）。选择工艺时需结合基体材料（耐热性）、工件形状（复杂程度）、性能需求（光洁度、沉积速率）综合判断，以实现涂层性能与成本的平衡。
