185 6616 1122
刀柄镀氮化钛（TiN）涂层工艺是利用物理气相沉积（PVD）技术在刀柄表面制备氮化钛薄膜的表面改性技术，其核心是通过精准控制沉积参数，赋予刀柄耐磨、防滑、美观及耐蚀的综合性能。以下从工艺适配性、核心流程、关键参数及应用价值展开说明：
一、TiN 涂层与刀柄的性能匹配性
氮化钛TiN是一种成熟的硬质涂层，特性与刀柄使用需求高度契合：
硬度高（HV 1800-2300）：远高于刀柄常用基材（不锈钢约 HV 200-300，铝合金约 HV 100-150），可抵御日常磕碰、摩擦导致的划痕，延长刀柄使用寿命。
摩擦系数适中（0.4-0.6）：既避免过度光滑导致打滑，又不会因摩擦过大影响握持舒适度，尤其适合手术刀柄、工具刀柄等需稳定握持的场景。

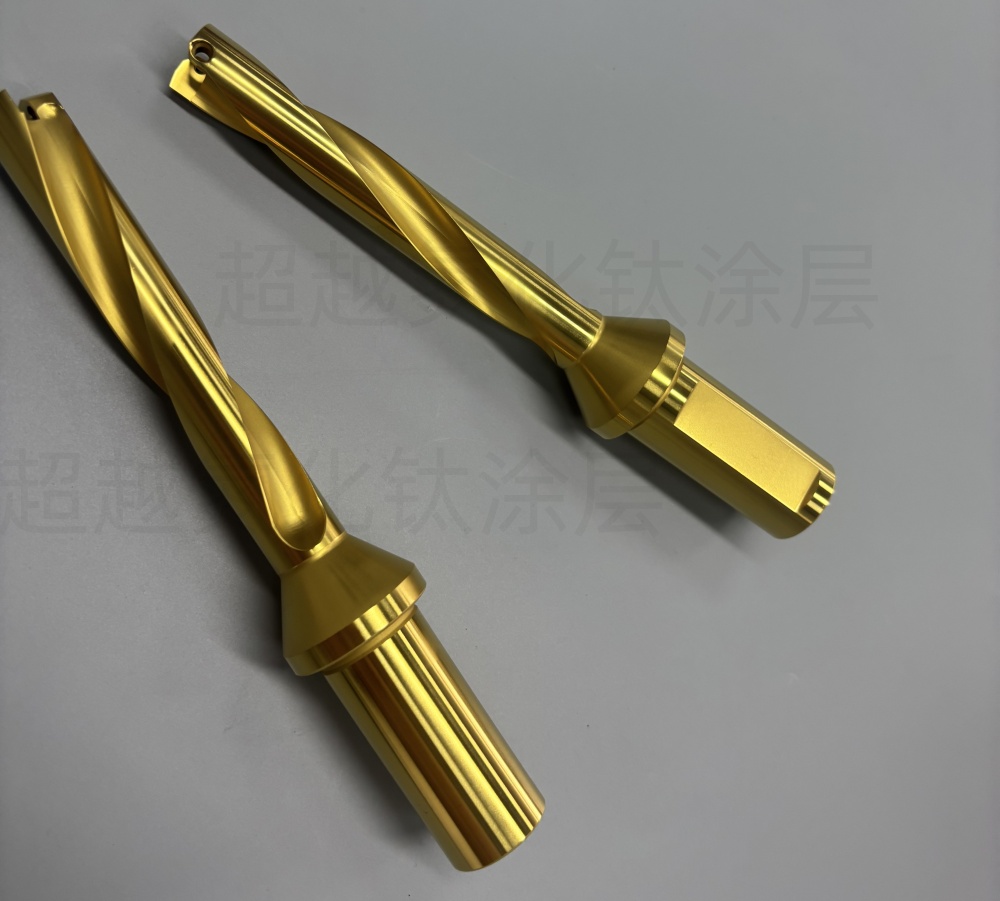

金黄色外观：涂层色泽均匀且具有金属质感，提升刀柄美观度，同时可作为 “已处理” 的标识（区分未涂层产品）。
化学稳定性好：耐汗水（含盐分）、清洁剂（如酒精）腐蚀，避免刀柄基材锈蚀或变色。
二、核心工艺步骤
TiN 涂层主流采用电弧离子镀或磁控溅射（PVD 工艺），流程可分为 4 个关键阶段：
1. 预处理：确保涂层结合力
基材清洗：去除刀柄表面油污、氧化层及杂质，通常采用 “超声波清洗（中性清洗剂）→ 纯水漂洗→ 烘干” 流程，避免残留污染物导致涂层起泡、脱落。
表面活化：对不锈钢、钛合金等刀柄，可通过氩离子溅射（辉光放电）进一步清洁表面，同时形成微粗糙结构（Ra 0.1-0.3μm），增强涂层与基材的机械结合力。
2. 沉积准备：设定工艺环境
将预处理后的刀柄装入真空镀膜室，抽真空至 10⁻³-10⁻⁴ Pa（高真空减少杂质干扰）。
通入氩气（Ar），通过辉光放电产生等离子体，对刀柄进行 “离子轰击”（温度升至 300-500℃），进一步去除表面吸附的微量气体，激活表面原子。
3. 涂层沉积：生成 TiN 薄膜
以金属钛（Ti）为靶材，通入氮气（N₂）与氩气（Ar）混合气体（N₂:Ar≈1:3-1:5），通过电弧放电使钛靶蒸发并电离为 Ti⁺离子。
Ti⁺离子与 N₂⁺离子在等离子体中反应生成 TiN，在电场作用下沉积到刀柄表面，形成均匀的涂层（厚度通常 1-3μm，过厚易开裂）。
沉积过程中需控制偏压（-50~-200V）、温度（300-500℃）、真空度（1-5Pa），确保涂层致密无针孔。
4. 后处理：优化性能
沉积结束后，随炉冷却至 100℃以下再取出，避免急冷导致涂层应力过大。
必要时进行轻微抛光（针对高精度刀柄），去除表面微小颗粒，保证握持顺滑度。
三、工艺关键控制要点
结合力：预处理不彻底（如残留油污）或沉积温度过低，会导致涂层结合力差（可通过划痕试验检测，临界载荷需 > 30N）。
颜色均匀性：氮气流量不稳定会导致TiN 中 N 含量波动，出现色差（优质涂层应呈均匀金黄色，无发灰或发黑区域）。
厚度控制：过厚（>5μm）易因内应力过大开裂，过薄（<0.5μm）则耐磨性能不足，需根据刀柄使用强度匹配厚度（如手术刀柄常用 1-2μm）。
四、应用价值与场景
手术刀柄：提升耐磨性（反复消毒、握持摩擦不易掉漆或磨损），金黄色标识便于区分不同规格，且耐碘伏、酒精腐蚀。
工具刀柄（如扳手、螺丝刀）：增强防滑性（涂层微结构提升摩擦力），抵御油脂、汗水侵蚀，延长外观寿命。
户外刀具刀柄：耐雨水、泥土腐蚀，避免生锈影响握持，同时金色外观提升产品质感。
综上，刀柄镀TiN 涂层工艺通过 PVD 技术实现了 “耐磨 + 防滑 + 美观 + 耐蚀” 的多重升级，且因工艺温度低（不损伤刀柄基材）、成本可控，成为刀柄表面改性的主流方案之一。
